Rekuperatorių montavimas ir jų tipai

Šiame straipsnyje apžvelgiama informacija apie vėdinimo sistemas, detaliau analizuojant skirtingus rekuperatorių tipus, jų veikimą bei svarbiausius aspektus, kai aptariamas rekuperatorių montavimas.

Pagrindiniai rekuperatorių tipai: veikimo principai ir skirtumai

Iš esmės vėdinimo įrenginiai (šiuo atveju rekuperatoriai) skirstomi į dvi pagrindines grupes pagal jų šilumokaičių konstrukciją: rotacinius (techniškai vadinamus regeneratoriais) ir plokštelinius (tikruosius rekuperatorius).

1. Rotaciniai rekuperatoriai (Regeneratoriai)

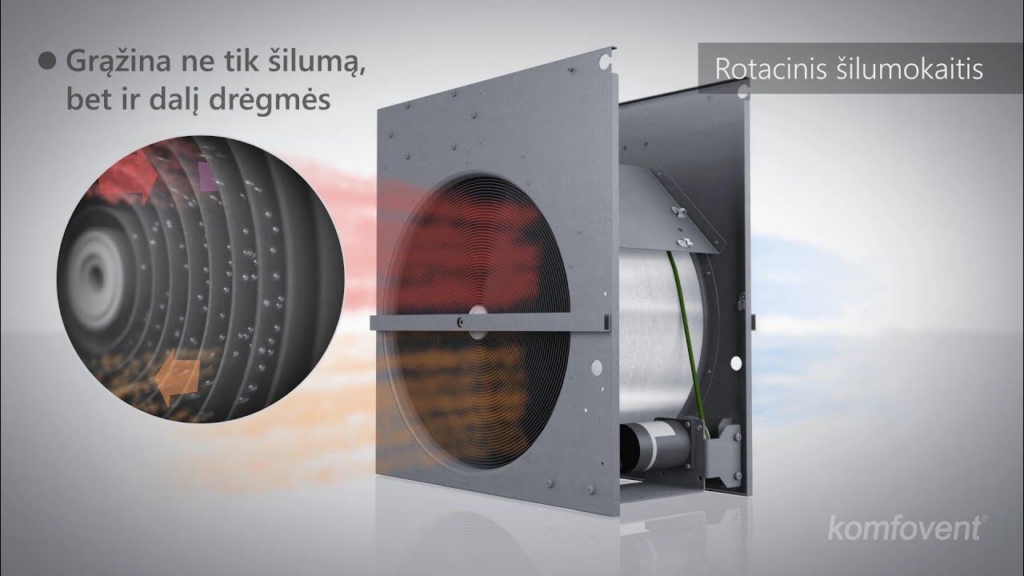

• Veikimo principas: Šio tipo įrenginiuose pagrindinis elementas yra besisukantis rotorius. Viena jo pusė įkaista nuo iš patalpų ištraukiamo šilto oro, o pasisukusi – atiduoda šią šilumą į vidų tiekiamam šaltam lauko orui.

• Drėgmės suvaldymas: Tai vienas didžiausių rotacinių įrenginių privalumų – jie geba atgauti ir grąžinti dalį drėgmės į patalpas, todėl juose nesusidaro kondensatas.

• Savybės: Nors egzistuoja nedidelė tikimybė (apie 5–7 %), kad ištraukiamo oro kvapai gali patekti į tiekiamą srautą, praktiškai tai dažniausiai yra nejuntama. Jų naudingumo koeficientas yra kiek mažesnis nei plokštelinių, o elektros sąnaudos didesnės dėl papildomo rotoriaus variklio.

2. Plokšteliniai rekuperatoriai

• Veikimo principas: Šilumos mainai vyksta per plokšteles, o oro srautai yra visiškai atskirti, todėl kvapai niekada nesimaišo.

• Efektyvumas: Šie įrenginiai pasižymi labai aukštu šilumos atgavimo efektyvumu, kuris gali viršyti 90–95 %.

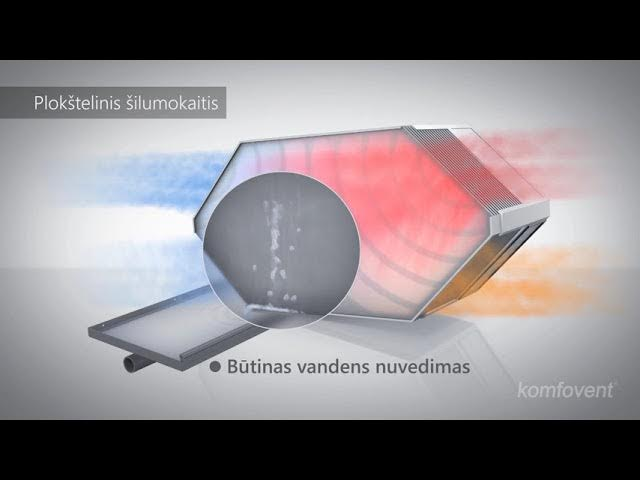

• Iššūkiai: Kadangi drėgmė nėra grąžinama, plokšteliniuose rekuperatoriuose susidaro kondensatas, kurį būtina nuvesti. Be to, esant dideliems šalčiams (nuo -10 °C iki -20 °C), kyla didelė šilumokaičio užšalimo rizika. Tam išspręsti dažnai reikalinga papildoma automatika ar pašildytuvai.

• Entalpiniai šilumokaičiai: Tai plokštelinių šilumokaičių atmaina, gaminama iš specialios medžiagos (panašios į celiuliozę), kuri leidžia dalinai grąžinti drėgmę.

Rekuperatorių montavimas ir skirtumai

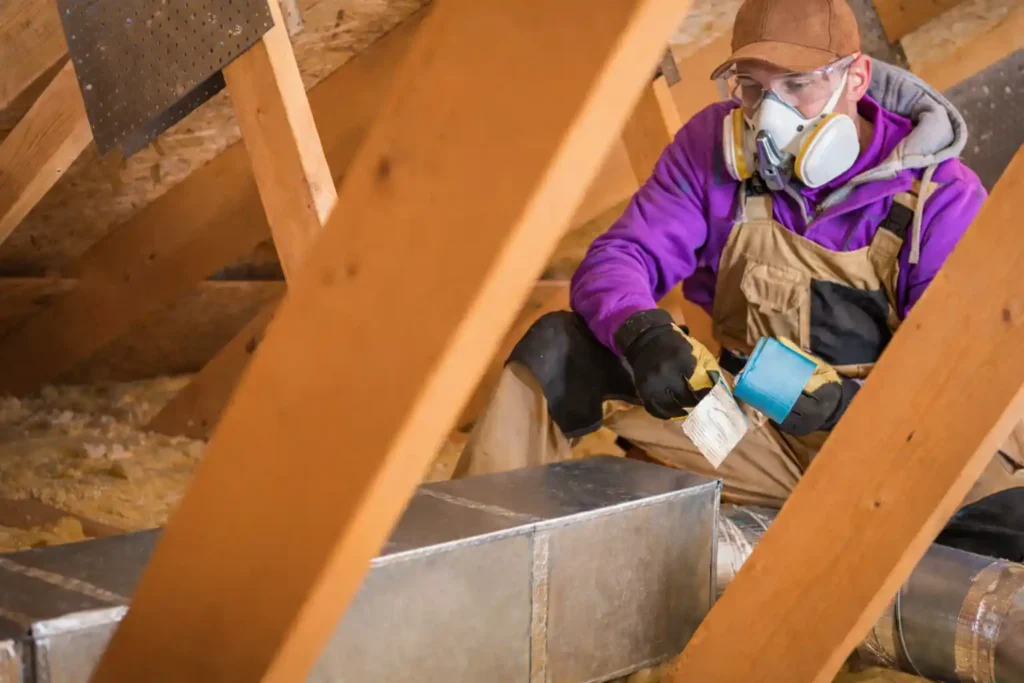

Rekuperatoriaus montavimas priklauso nuo jo konstrukcijos: įrenginiai gali būti horizontalūs, vertikalūs, pastatomi ant grindų arba montuojami palubėje.

Kondensato nuvedimas Tai esminis montavimo skirtumas. Plokšteliniams rekuperatoriams privaloma įrengti drenažą su sifonu. Sifonas būtinas tam, kad į vėdinimo sistemą nepatektų kvapai iš kanalizacijos. Rotaciniams įrenginiams, dėl jų savybės grąžinti drėgmę, drenažas paprastai nėra reikalingas.

Aptarnavimo zona ir priėjimas Nepriklausomai nuo tipo, montuojant būtina numatyti revizines dureles ir palikti pakankamai vietos profilaktikai. Plokštelinius šilumokaičius (ypač rombo formos) yra labai lengva servisuoti – juos galima ištraukti ir prasiplauti lauke. Taip pat svarbu reguliariai keisti ar valyti filtrus (panelinius arba maišinius), kurie saugo įrangą nuo užteršimo.

Saugumas ir elektra

• Įžeminimas: Visi vėdinimo įrenginiai privalo būti tinkamai įžeminti. Jei pastate nėra įžeminimo kontūro, montuojant gali tekti kalti specialius įžeminimo strypus lauke.

• Triukšmo slopinimas: Siekiant išvengti akustinio diskomforto, ortakių sistemoje montuojami triukšmo slopintuvai.

Grunto šilumokaičiai (Ground heat exchangers) Pažangiose sistemose prieš rekuperatorių gali būti įrengiama grunto trasa (apie 20–30 m ilgio vamzdis po žeme). Ji leidžia žiemą pašildyti lauko orą (nuo -20 °C iki -5 °C) ir taip apsaugoti rekuperatorių nuo užšalimo, o vasarą – jį atvėsinti.

Apibendrinant, pasirenkant rekuperatorių svarbu įvertinti, ar pirmenybė teikiama drėgmės išsaugojimui (rotacinis), ar maksimaliam šilumos efektyvumui ir kvapų izoliacijai (plokštelinis). kartu užtikrinant tinkamą pasirinkto įrenginio montavimą ir priežiūrą.
